Sicherheit, auf die Sie sich verlassen können
Wassersackrohre werden zur Abkühlung eines Messmediums und zur Verhinderung der Pulsierung im Messgerät eingesetzt. In den Wassersackrohren bildet sich ein Kondensat, sodass ein Eindringen des Messstoffes in das Druckmessgerät verhindert wird. Die Wassersackrohre werden unter Berücksichtigung von Temperatur, Druck und Art des durchfließenden Mediums ausgewählt.
Im Einzelnen fertigen wir
- Rohrdurchmesser: 1/2, 3/8 und 1/4
- Verschiedene Rohrwerkstoffe: P235GH-TC1 / P235GH-TC2 / 16 Mo 3 / 13 CrMo 4-5 / 10 CrMo 910 / 1.4571
- Wassersackrohre aus weiteren Sonderwerkstoffen oder Ausführungen nach Ihren Zeichnungen bitten wir anzufragen.
Überzeugen Sie sich selbst von der Qualität unserer Wassersackrohre und fragen Sie bei uns an.

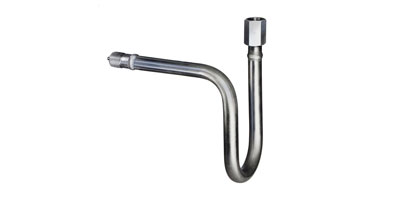

U-Form DIN 16282 Form A
aus nahtl. Stahlrohr
Form A
| Eintritt: | Anschlusszapfen DIN 16282 Form 4 G 1/2 rechts |
| Austritt: | Anschlusszapfen DIN 16282 Form 6 G 1/2 links mit Spannmuffe DIN 16283 G 1/2 rechts-links |

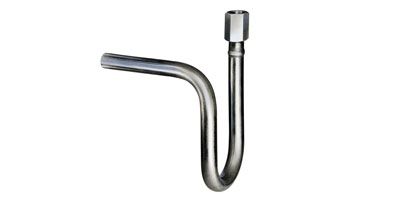

U-Form DIN 16282 Form B
aus nahtl. Stahlrohr
Form B
| Eintritt: | Anschweißende mit Fase |
| Austritt: | Anschlusszapfen DIN 16282 Form 6 G 1/2 links mit Spannmuffe DIN 16283 G 1/2 rechts-links |

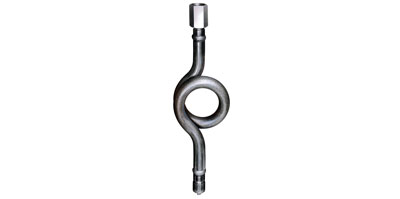

Kreisform DIN 16282 Form C
aus nahtl. Stahlrohr
Form C
| Eintritt: | Anschlusszapfen DIN 16282 Form 4 G 1/2 rechts |
| Austritt: | Anschlusszapfen DIN 16282 Form 6 G 1/2 links mit Spannmuffe DIN 16283 G 1/2 rechts-links |

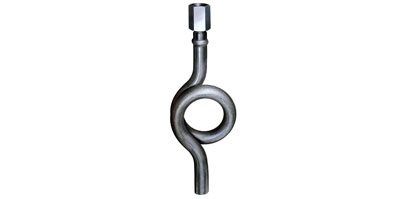

Kreisform DIN 16282 Form D
aus nahtl. Stahlrohr
Form D
| Eintritt: | Anschweißende mit Fase |
| Austritt: | Anschlusszapfen DIN 16282 Form 6 G 1/2 links mit Spannmuffe DIN 16283 G 1/2 rechts-links |

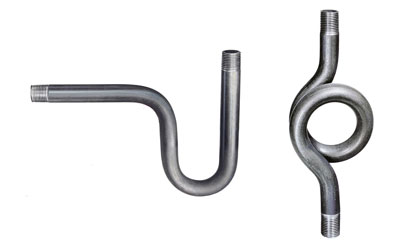

Type 3 U-Form & Kreisform
aus nahtl. Stahlrohr
13,5 mm Rohr-Außendurchmesser:
| Eintritt: | Außengewinde R 1/4 |
| Austritt: | Außengewinde R 1/4 |
17,2 mm Rohr-Außendurchmesser:
| Eintritt: | Außengewinde R 3/8 |
| Austritt: | Außengewinde R 3/8 |
21,3 mm Rohr-Außendurchmesser:
| Eintritt: | Außengewinde R 1/2 |
| Austritt: | Außengewinde R 1/2 |
U-Form & Kreisform

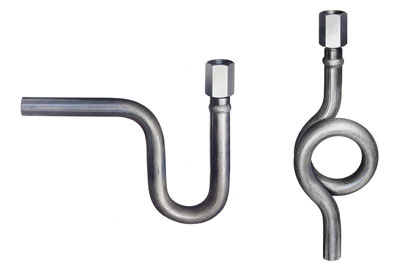

Type 5 U-Form & Kreisform
aus nahtl. Stahlrohr
13,5 mm Rohr-Außendurchmesser:
| Eintritt: | unbearbeitetes Anschweißende |
| Austritt: | Anschlusszapfen G 1 /4 links mit Spannmuffe DIN 16283 G 1/4 rechts-links |
21,3 mm Rohr-Außendurchmesser:
| Eintritt: | unbearbeitetes Anschweißende |
| Austritt: | Anschlusszapfen DIN 16282 Form 6 G 1/2 links mit Spannmuffe DIN 16283 G 1/2 rechts-links |
U-Form & Kreisform

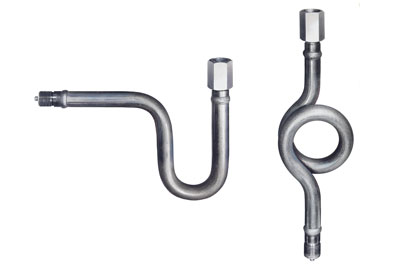

Type 8 U-Form & Kreisform
aus nahtl. Stahlrohr
13,5 mm Rohr-Außendurchmesser:
| Eintritt: | Anschlusszapfen G 1/4 rechts |
| Austritt: | Anschlusszapfen G 1/4 links mit Spannmuffe DIN 16283 G 1/4 rechts-links |
21,3 mm Rohr-Außendurchmesser:
| Eintritt: | Anschlusszapfen DIN 16282 Form 4 G 1/2 rechts |
| Austritt: | Anschlusszapfen DIN 16282 Form 6 G 1/2 links mit Spannmuffe DIN 16283 G 1/2 rechts-links |
U-Form & Kreisform

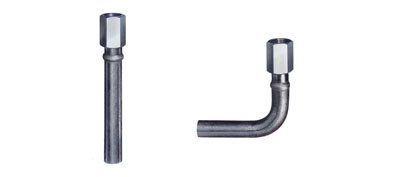

Anschlussrohre gerade Form & Winkelform
aus nahtl. Stahlrohr
Gerade und Winkelform
| Eintritt: | unbearbeitetes Anschweißende |
| Austritt: | Anschlusszapfen DIN 16282 Form 6 G 1/2 links mit Spannmuffe DIN 16283 G 1/2 rechts-links |
